TaC Planet Epi Həssas
| Mənşə yeri: | Çin |
| Marka adı: | Semixlab |
| Model nömrəsi: | TPES0001 |
| Sertifikatlaşdırma: | ISO 9001 |
| Minimum Sipariş Sayısı: | 1pc |
| Qiymət: | Özel |
| Qablaşdırma məlumatları: | Standart ixrac qutusu |
| Çatdırılma vaxtı: | 30-45days |
| Ödəniş şərtləri: | Razılaşdırılmalıdır |
| Bacarığı təchizatı: | Ayda 200 ədəd |
Təsvir: Hər maşın üçün dəqiq və cəlbedici təsvir yazmağınız daha yaxşı olar. Bunun üçün chat.openai.com saytına daxil olaraq, orada aşağıdakı kimi sorğu yarada bilərsiniz: "Create the most powerful SEO-friendly text about [avtomobil modeli] for rentacarXNUMX.az site." Qeyd: "[avtomobil modeli]" yerinə təsvirini yazmaq istədiyiniz avtomobilin adını qeyd edin.

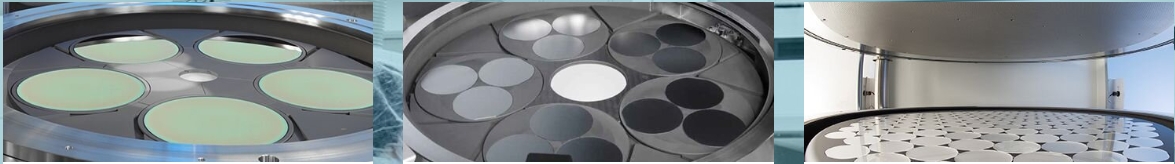

Aixtron planetar diski, əsasən silisium karbid (SiC) epitaksial təbəqələrinin böyüməsi prosesində istifadə olunan metal-üzvi kimyəvi buxar çökdürmə (MOCVD) avadanlığının əsas daşıyıcı komponentidir. Onun əsas strukturu yüksək təmizlikli qrafit materialı + tantal karbid (TaC) örtüyünün kompozit dizaynını qəbul edir.
Tez məlumat:
1. Digər adlar: Aixtron planetar diski, TaC ilə örtülmüş planetar qəbuledici, Aixtron reaktoru üçün SiC Epi qəbuledicisi
2. Tətbiq: Yüksək performanslı silisium karbid (SiC), qallium nitridi (GaN) və digər üçüncü nəsil yarımkeçirici epitaksial proses üçün.
3. Əsas parametrlər:
Reaksiya kamerasının örtüyün buxarlanması ilə çirklənməsinin qarşısını almaq üçün struktur 2000 ℃ temperaturda sabit qalır.
SiH₄ və HCl kimi prekursor qazların aşınmasına qarşı effektiv müqavimət. Substratın səthindəki qüsurları azaldır.
Qrafit +TaC kompozit strukturunun istilik keçiriciliyi SiC vaflisinə (SiC: 490 Vt/m·K) yaxındır və bu, istilik gərginliyinin yaratdığı qəfəs təhrifini azaldır.
The surface roughness of TaC coating is < 1μm, which can inhibit the fall off of micro-particles and ensure the surface quality of epitaxial layer (defect density < 0.5/cm²).
Product Baxış
Aixtron planetar diski, əsasən silisium karbid (SiC) epitaksial təbəqələrinin böyüməsi prosesində istifadə olunan metal-üzvi kimyəvi buxar çökdürmə (MOCVD) avadanlığının əsas daşıyıcı komponentidir. Onun əsas strukturu yüksək təmizlikli qrafit materialı + tantal karbid (TaC) örtüyünün kompozit dizaynını qəbul edir:
Qrafit substrat: reaksiya kamerasında istilik sahəsinin vahid paylanmasını təmin etmək üçün əla istilik keçiriciliyi (~130 W/m·K) və yüksək temperatur sabitliyi (temperatur > 2000℃) təmin edir.
Tantal karbid örtüyü: Qrafit səthi sıx kimyəvi maneə yaratmaq üçün kimyəvi buxar çökmə (CVD) və ya sinterlənmiş proseslə örtülür, adətən 30-100 um qalınlığında.
Dizayn SiC epitaksial böyüməsinin yüksək temperaturu (1500-1700 ℃), yüksək korroziyalı (silan, HCl və digər qazlar) mühiti üçün optimallaşdırılmışdır, prosesin sabitliyini və vafli məhsuldarlığını əhəmiyyətli dərəcədə yaxşılaşdırır.
Tantal karbid (TaC) və silisium karbid (SiC) örtük performansının müqayisəsi
| Kaplama materialı | Tantal karbid (TaC) örtüyü | Silikon karbid (SiC) örtüyü |
| Ərimə nöqtəsi | Ərimə nöqtəsi 3880 ℃ (daha yüksək temperatur həddi) | Ərimə nöqtəsi 2700 ℃ (yüksək temperaturda asanlıqla parçalanır) |
| Termal genişlənmə əmsalı | Termal genişlənmə əmsalı 6.3×10⁻⁶/K (qrafitlə daha yaxşı uyğunluq) | 4.5×10⁻⁶/K (termal uyğunsuzluq səbəbindən asanlıqla çatlanır) |
| Silikon buxarının korroziyasına qarşı müqavimət | Silikon buxarının korroziyasına qarşı əla müqavimət (aşağı TaC və Si reaktivliyi) | zəif (yüksək temperaturda SiC Si ilə reaksiyaya girərək Si₂C qaz fazasını əmələ gətirir) |
| Hissəciklərin çirklənməsi riski | Çox aşağı hissəciklərlə çirklənmə riski (məsamələri olmayan sıx örtük) | Yüksək (yerli soyulmaya meylli örtük) |
| Həyat | Xidmət müddəti > 5000 saat (uzadılmış texniki xidmət dövrü 50%-dən çox) | 2000-3000 saat haqqında |
İstehsal uyğunluğu
Aixtron G5 WW C və Peyğəmbər platformasına uyğunlaşdırılmış, o, > 30 vafli/partiya tutumu olan 6/8 düymlük vafliləri daşıya bilər.
Texniki dəyər və sənaye əhəmiyyəti
Qrafit + tantal karbidlə örtülmüş planetar həssaslıq uzunmüddətli yüksək temperatur prosesində ənənəvi SiC örtüyünün darboğaz problemini həll edir:
Xərclərin optimallaşdırılması: istehlak materiallarının dəyişdirilməsi dövrünü uzatmaq və bir parçanın epitaksial dəyərini 20% -dən çox azaltmaq;
Məhsuldarlığın yaxşılaşdırılması: hissəciklərin çirklənməsini və istilik ləkəsinin təsirini azaldır və epitaksial təbəqənin məhsuldarlığını 95% -dən yuxarı qaldırın;
Proses pəncərəsinin genişləndirilməsi: daha yüksək böyümə sürətlərini (> 50μm/saat) və daha qalın epitaksial təbəqələri dəstəkləyir.
Qlobal SiC tutumu 8 düymədək yüksəldildiyi üçün bu texnologiya epitaksial ardıcıllıq darboğazını aşmaq üçün kritik bir yol olacaq.
Xüsusiyyətlər
| TaC örtüyünün fiziki xassələri | |
| Sıxlıq | 14.3 (q/sm³) |
| Xüsusi emissiya | 0.3 |
| Termal genişlənmə əmsalı | 6.3 10-6/K |
| Sərtlik (HK) | 2000 HK |
| Müqavimət | 1×10-5 Ohm*sm |
| Termal sabitlik | <2500 ℃ |
| Qrafit ölçüsü dəyişir | -10~-20um |
| Kaplama qalınlığı | ≥20um tipik dəyər (35um±10um) |
| İstilikkeçirmə | 9-22 (Vt/m·K) |
| İzostatik qrafitin fiziki xassələri | ||
| Əmlak | vahid | Tipik Value |
| Toplu Sıxlıq | g / cm³ | 1.83 |
| Sərtlik | Hsd | 58 |
| Elektrik müqavimət | μΩ.m | 10 |
| Flexural Gücü | MPa | 47 |
| Təzyiq gücü | MPa | 103 |
| Çekme Dayanımı | MPa | 31 |
| Gəncin Modulu | GPa | 11.8 |
| Termal Genişlənmə (CTE) | 10-6K-1 | 4.6 |
| İstilikkeçirmə | W·m-1·K-1 | 130 |
| Orta Taxıl Ölçüsü | mkm | 8-10 |
Applications
Silisium karbid güc cihazı epitaksisi
1200V-dən yuxarı yüksək gərginlikli MOSFET və IGBT cihazlarının istehsalı üçün istifadə olunan 4H-SiC homojen epitaksial böyümə üçün uyğundur.
Yeni enerji vasitələrinə, fotovoltaik çeviricilərə, dəmir yolu tranzitinə və digər sahələrə tələbat artıb.
Üçüncü nəsil yarımkeçiricilərin inkişafı
5G RF cihazları və millimetr dalğalı rabitə çipləri üçün GaN-on-SiC heteroepitaksi prosesini dəstəkləyir.
Müsabiqəli Advantage
Əsas üstünlüklərin xülasəsi:
TaC örtüyü yüksək temperaturda korroziyaya davamlılıq, istilik uyğunluğu və uzun ömür baxımından ənənəvi SiC örtüyündən üstündür, xüsusilə SiC epitaksial böyüməsində silikon buxarının zənginləşdirilməsi mühiti üçün uyğundur.
Həddindən artıq istilərə qarşı müqavimət:
Reaksiya kamerasının örtüyün buxarlanması ilə çirklənməsinin qarşısını almaq üçün struktur 2000 ℃ temperaturda sabit qalır.
Kimyəvi müqavimət:
SiH₄ və HCl kimi prekursor qazların aşınmasına qarşı effektiv müqavimət. Substratın səthindəki qüsurları azaldır.
İstilik sahəsinin vahidliyi:
Qrafit +TaC kompozit strukturunun istilik keçiriciliyi SiC vaflisinə (SiC: 490 Vt/m·K) yaxındır və bu, istilik gərginliyinin yaratdığı qəfəs təhrifini azaldır.
Aşağı çirklənmə çıxışı:
TaC örtüyünün səthi pürüzlülüyü < 1μm-dir ki, bu da mikro hissəciklərin düşməsini maneə törədə və epitaksial təbəqənin səth keyfiyyətini təmin edə bilər (qüsur sıxlığı < 0.5/sm²).
