Eching Focus üzük

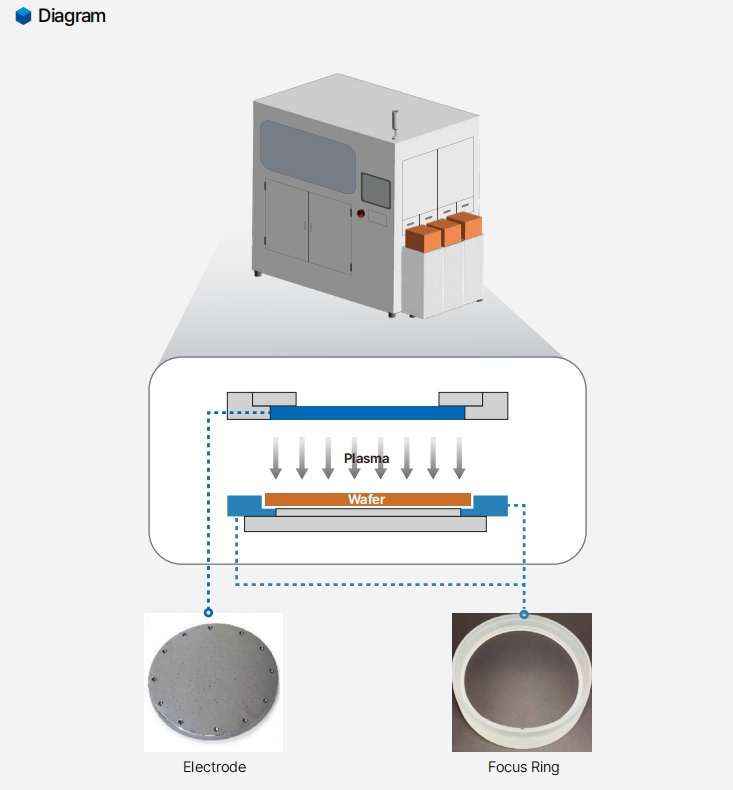

CVD kimyəvi buxarının çökməsi, aşındırma və nazik təbəqənin çökməsi kimi əsas yarımkeçirici istehsal proseslərində Aşınma Fokus Ring (Etching Focus Ring), Elektrod (Elektrod), ETC (Kənar Temperatur Nəzarətçisi) və digər istehlak edilə bilən komponentlər prosesin dəqiqliyini və sabitliyini təmin etmək üçün əsas komponentlərdir. Plazma paylanmasına, kənar temperatura və elektrik sahəsinin vahidliyinə dəqiq nəzarət vasitəsilə vafli səthində nanoölçülü strukturların vahid emalına nail olmaq üçün bu komponentlər vakuum kamerasında dəqiq yığılır.

Yüksək səviyyəli proseslərdə (məsələn, 5nm və daha aşağı) təmizlik və sabitliyin ciddi tələblərinə cavab olaraq, Semixlab ənənəvi Kvars materialları ilə müqayisədə əsas material kimi yüksək təmizlikli Monokristal Silikon ilə işlənmiş fokuslama halqalarını və dəstəkləyici materialları təqdim etdi. Korroziyaya davamlılıq, termal sabitlik və dielektrik xüsusiyyətlərdə sıçrayış.

Əsas materialın müqayisəsi: monokristal silisium və kvars

1. Plazma korroziyaya davamlılığı

Monokristallar. Vafli əsas materialına yüksək dərəcədə uyğundur, onlar flüor əsaslı (CF₄, SF₆) və ya xlor əsaslı (Cl₂) plazma mühitlərində çox aşağı aşındırma dərəcələri nümayiş etdirdilər və kvarsdan 3-5 dəfə uzun müddət yaşadılar, avadanlıqların dayanma müddətini və dəyişdirmə tezliyini azaldıblar.

Kvars: Yaxşı yüksək temperatur müqavimətinə baxmayaraq, yüksək enerjili ion bombardmanı altında mikro çatlar əmələ gətirmək asandır, xüsusilə də uzunmüddətli aşındırma prosesində hissəciklərin çirklənməsi riskinin artması ilə nəticələnir.

2. İstilik keçiriciliyi və istilik genişlənmə əmsalı

Monokristal silisium: istilik keçiriciliyi (149 Vt/m·K) kvarsdan (1.4 Vt/m·K) əhəmiyyətli dərəcədə yüksəkdir, bu da proses istiliyini sürətlə keçirə və yerli istilik gərginliyini azalda bilər. Onun aşağı istilik genişlənmə əmsalı (2.6×10⁻⁶/K) temperaturun dəyişməsi səbəbindən komponent deformasiyasının qarşısını almaq üçün silikon vaflilərə uyğun gəlir.

Kvars: aşağı istilik keçiriciliyi, kamerada temperatur qradiyenti yaratmaq asandır, plazmanın vahidliyinə təsir göstərir; İstilik genişlənmə əmsalı (0.55×10⁻⁶/K) uzun müddətli yüksək temperaturda komponentlərin mikro yerdəyişməsinə səbəb olan gofretdən çox fərqlidir.

Dielektrik xüsusiyyətləri və prosesin dəqiqliyi

Monocrystal silicon: Very low dielectric loss (tanδ <0.001), the RF electric field distribution can be accurately regulated to ensure that the edge to the center of the wafer etching rate difference is less than 1.5%, meeting the requirements of advanced processes for line width uniformity.

Kvars: Dielektrik sabiti (3.8) silisium əsaslı mühitdən fərqlidir, bu, asanlıqla elektrik sahəsinin təhrifinə səbəb olur və kənar təsiri əhəmiyyətlidir, bu da yüksək aspekt nisbəti strukturunun formalaşma ardıcıllığına təsir göstərir.

Niyə monokristal silikon seçirsiniz?

7nm-dən aşağı olan qabaqcıl proseslərdə Proses Pəncərəsi atom miqyasına qədər daraldılır və ənənəvi kvars istehlak materiallarının qısa ömürlü lövhə və elektrik sahəsinə müdaxilə təsiri məhsuldarlıq problemlərinə çevrilir. Vaflilərlə fiziki və kimyəvi homologiyası ilə monokristal silisium materialı interfeys müdaxiləsini əhəmiyyətli dərəcədə azalda bilər, texniki xidmət dövrünü 3,000 saatdan çox uzada bilər və ümumi xərcləri 40% azalda bilər.

Tez məlumat:

1. Digər adlar: Fokus halqası, Aşınma halqası, Qaşlama üçün fokus halqası, Monokristal silikon fokus halqası.

2. Tətbiq: İzoconsumable komponentlər prosesin dəqiqliyini və sabitliyini təmin etmək üçün əsas komponentlərdir. Plazma paylanmasına, kənar temperatura və elektrik sahəsinin vahidliyinə dəqiq nəzarət vasitəsilə vafli səthində nanoölçülü strukturların vahid emalına nail olmaq üçün bu komponentlər vakuum kamerasında dəqiq yığılır.

3. Əsas parametrlər: İstilik keçiriciliyi (149 Vt/m·K), prosesin istiliyini tez keçirə bilir, yerli istilik gərginliyini azaldır; Onun aşağı istilik genişlənmə əmsalı (2.6×10⁻⁶/K) temperaturun dəyişməsi səbəbindən komponent deformasiyasının qarşısını almaq üçün silikon vaflilərə uyğun gəlir.

Texniki məlumatların müqayisəsi

HAR Etching: 3D NAND və TSV (silikon vasitəsilə) prosesində, dərin çuxur yan divar perpendikallığının sabit saxlanılması.

Atom qatının aşındırılması (ALE) : Həddindən artıq aşındırmadan qaçınmaq üçün elektrik sahəsinin dəqiq nəzarəti ilə tək atom təbəqələrinin çıxarılması.

Mürəkkəb yarımkeçirici emal: GaN və SiC kimi geniş diapazonlu materiallarla uyğun olan aşağı qüsur dərəcəsi.

Sıfır çirklənmə zəmanəti: Monokristal silisium materialı yüksək dəqiqliklə cilalanmışdır (Ra <0.1μm) və hissəciklərin buraxılmasının qarşısını almaq və yarımkeçirici dərəcəli təmizlik standartına (SEMI F47) cavab vermək üçün Sinif 10 təmiz otaq paketidir.

Ağıllı temperatur nəzarət dizaynı: İnteqrasiya edilmiş ETC modulu, quraşdırılmış termocüt vasitəsilə kənar temperaturun real vaxt rejimində monitorinqi və tənzimlənməsi, partiyanın təkrarlanmasını təmin etmək üçün proses kamerasının istilik sürüşməsinin kompensasiyası.

Fərdi uyğunluq: Müxtəlif plazma mənbələri (ICP, CCP) üçün müştəri stansiyası modelinə (AMAT Centura, Lam Research Kiyo kimi) uyğun olaraq fərdiləşdirilmiş diyaframı və qalınlığı dəstəkləyin.
